CR2500型沥青路面再生/拌和机由中交西安筑路机械有限公自主设计研制成功，该机集中了国内外沥青路面再生机的优点，功率大，四轮驱动。四轮转向。自动喷洒控制。可添加水、水泥稀浆、乳化沥青或泡沫沥青。改机具有自动找平功能。改机铣刨转子驱动为皮带驱动，有自动张紧功能。改机的主要关键件为国外进口。

CR2500型沥青路面再生/拌和机可以进行路面铣刨、基层拌和和旧路面再生等作业。工作宽度为2438 mm，最大铣刨深度可达420mm，可将沥青路面的面层和稳定层一同铣刨拌和，同时均匀地喷洒再生剂，以形成新的稳定层。或者面层。

１主要技术参数

铣刨宽度（mm）        2438

最大铣刨深度（mm）　　420

转子刀尖直径（mm）　　1270

刀具数量（把）   222

作业速度（KM／H）  0~4

行车速度（KM/H）   0~10

发动机

　　型号    KT19

    额定功率（kW）448

　　额定转速（r/min）2100

最小离地间隙（mm）　490

轮胎规格  23.5-25

电控系统电压（V）24

整机质量（kg）27000

外形尺寸（长ｘ宽ｘ高）（mm）7856x3000x3400



CR2500再生机技术说明

CR2500再生机主要由发动机系统、传动系统、行走转向装置、车架结构、再生剂喷洒系统、液压系统、电控系统、驾驶室等部分组成。

1）、 发动机系统

   为了保证发动机的高可靠性，我公司选用进口KTA19康明斯发动机，为了保证高生产率，我们选用448kw风冷、增压、大功率发动机。发动机带空气压缩机，为整机提供动力气源，飞轮端连接分动箱，驱动液压泵组。



2）、 传动系统

   发动机的动力经过离合器、皮带轮、行星减速器传到铣刨滚筒。离合器、行星减速器均为原装进口，可靠性高。通过调换皮带轮可以形成不同的速比，以适应不同的沥青路面；皮带轮在离合器结合作业时自动张紧，减少非工作时的附加载荷。

铣刨滚筒采用这种机械传动，其驱动效率高。

3）、铣削转子

铣刨转子可实现沥青路面铣刨与拌和两种功能。铣刨转子切削均匀，且对原路面材料级配影响小。圆锥形刀尖切削能力强，耐磨损；可吸收冲击载荷的耐磨垫圈，使刀尖更易转动，磨损均匀；上部刀座可更换。

CR2500铣刨机铣削滚筒选用美国产滚筒。

4）、转子罩壳

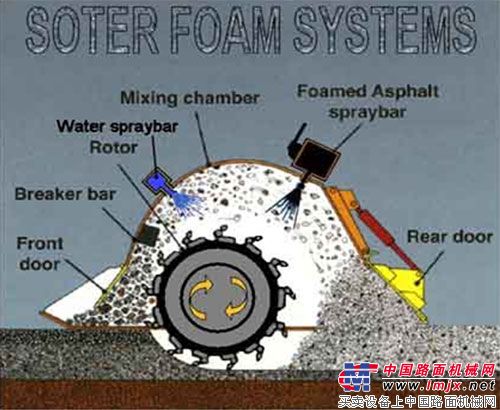

转子罩壳与机身固定连接，罩壳前后有可调节门，罩壳前门设置有一条挡料梁，如果需要，下压前门，使铣刨上来的物料被打散，保证拌和均匀；罩壳后门可由液压缸保压浮动，刮平铣拌后的物料，转子罩壳采用优质钢材加工，强度高，耐磨性好。转子后门可以打开，方便更换刀具。转子罩壳与机架采用四个销子连接，安装拆卸方便。

5）、立柱升降系统

本机的机架及铣刨转子的升降采用四个立柱液压缸进行升降，立柱液压缸的密封选用进口密封件。

6）、自动找平系统

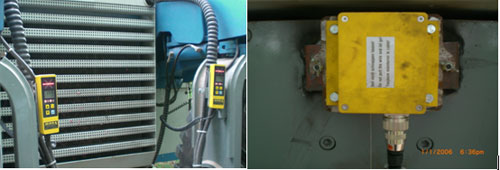

自动找平是控制铣削深度与平整度的关键部件，我公司选用德国进口的Moba自动找平控制仪，性能可靠，铣削后平整度高，便于深度控制。

[page]



7）、转向系统

   本机前后轮都可以转向，这样就可以实现四种转向方式：前轮转向、后轮转向、前后轮共同转向及蟹形转向。转向方便灵活，转弯半径小。

8）、行走系统

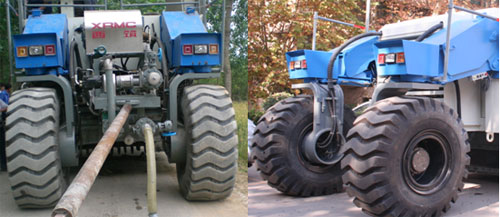

    行走系统动力泵和马达都是进口件；四轮驱动，驱动力大，进行铣刨作业时不易打滑。行走速度有工作与行走两个挡位，可以方便的进行换挡。该机设有开关式差速锁，确保在艰难的路况下也能均匀的工作。本机装有功率自动分配系统，可以根据发动机负荷自动调节行走速度，从而保证该机始终处于最大生产率状态。车轮总成内装有自动停车驱动器，刹车可靠。

9）、机架系统

   该机机架为优质高强度厚板焊接结构，机架两侧及设置有维护门，便于接近维护点；水箱、液压油箱、柴油箱为可拆卸的独立结构，便于维修；驾驶座椅可以旋转，便于操作。机架部设有牵引钩座，用于推动水车和沥青罐车。



10）、电气系统

电气系统的控制器选用国外散件，按钮开关、继电器均为国外著名品牌。CR2500型沥青路面再生/拌和机电气系统由微处理器、显示器、控制面板、控制开关、程序软件等组成。其主要功能为系统的自动/手动控制、参数设置、显示。控制功能分为5个部分。

（1）行走控制部分。控制手柄用来控制车辆行走方向和行驶速度。实现功率自动分配。

（2）转向控制：控制面板上转向方式开关可以设定转向方式，分为前轮转向、后轮转向、全轮转向和蟹行。

（3）铣刨工作装置控制部分。控制转子的结合转速，控制工作深度。

（4）加热、喷洒系统控制部分。泡沫沥青喷洒系统中按照设定的温度范围，自动对热沥青管路各部位进行加热保温。铣刨深度和工作宽度（部分喷嘴关闭时可减小宽度值）确定时，按照再生剂的配比要求，根据行走速度自动调整再生剂流量。喷洒杆上的喷嘴可按一定的时间间隔自动清洁，使铣刨物料不会附着在喷嘴上导致喷嘴堵塞。

（5）辅助系统控制部分。辅助动作包括各液压缸控制等。此外还有车辆电器包括照明、空调、雨刷、工作警示灯和喇叭等。

控制系统硬件组成

•           该系统采用CAN总线技术；其优点为：

•           电缆布线简单，节点少，可靠性高，连接检查工作量小。容易进行故障诊断和运行状态记录，有利于实现状态维修。设置控制点方便，容易更改和增减。

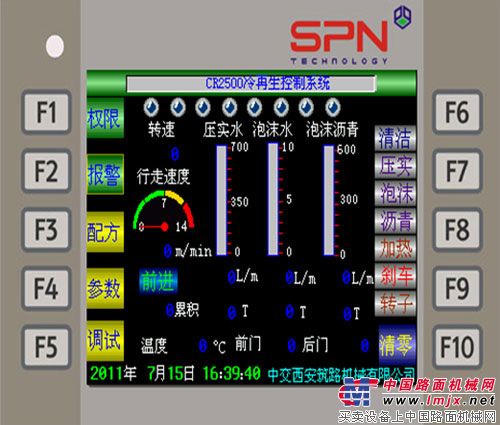

•           控制器选用芬兰EPEC控制器，显示器选用SPN控制器。开机画面如下：

11）、喷洒系统

该机可以喷洒水，乳化沥青，泡沫沥青，水泥沙浆等再生材料。可以实现自动计量喷洒。沥青喷洒系统由液压泵—马达驱动。泡沫沥青包括发泡室，压缩空气供气系统、发泡水系统和发电—加热系统等。根据作业速度的变化，由电脑自动控制发泡水、沥青的量。发泡水、沥青的量可以实时进行显示。显示界面如下。

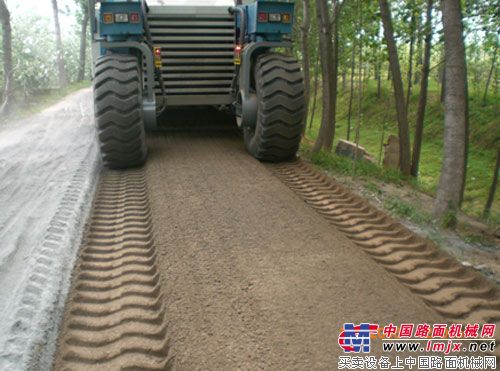

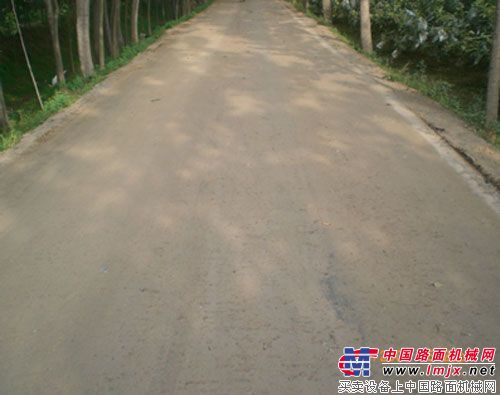

该机在现场施工照片
